M8011～M8014:シーケンサの内部クロック

このページでは
三菱電機のPLCである
FXシーケンサに内蔵された
特殊補助リレーを紹介します。

(特殊補助リレーについては
　以下のページを参考ください。
→特殊補助リレーについて)

このページでは、
クロックをする
特殊補助リレーを紹介します。

1.クロックのラダー図

100msクロックのラダー図

上のラダー図は100msのDUTY50％の
クロックを出すプログラムです。

ラダー図で書くと考えて
タイマーなどのビットデバイスも
使う必要があります。

M8011,M8012,M8013,M8014の
特殊補助リレーを使えば
そのリレーを使うだけで
できてしまいます。

下のラダー図でいいのです。

M8012を使ったクロック

M8011、M8012、M8013、M8014

内部クロックを出す
特殊補助リレーは
M8011～M8014と4つあります。

違いは1周期の時間です。

M8011

M8011は10ms周期で
クロックを出力します。

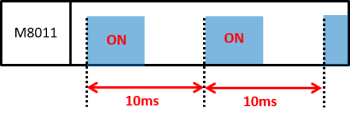

シーケンサ：M8011のタイムチャート

M8012

M8012は100ms周期で
クロックを出力します。

シーケンサ：M8012のタイムチャート

M8013

M8013は1s(1秒)周期で
クロックを出力します。

シーケンサ：M8013のタイムチャート

M8014

M8014は1min(1分)周期で
クロックを出力します。

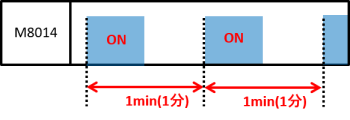

シーケンサ：M8014のタイムチャート

注意

シーケンサはRUNにして
内部のプログラムが始動しますが、

この特殊補助リレーは
電源投入すると
STOP中でも動作しています。

ですので、RUNのタイミングと
同時に動作させたい場合には
注意ください。

まとめ

クロックはプログラムで
設計できますが
特殊補助リレーの方が
便利です。

このリレーは
機械の摺動部への潤滑油の
塗布などに使われていました。

一気に潤滑油を流すのはなく
数滴ずつ落としたい、

この内部クロックを使って
一定周期で電磁弁をON/OFFさせ
潤滑油を少しずつ落とす。

これ以外でアイデア次第で
色々な応用ができそうですね。
