汎用インバータの交換。 エラーが出ましたが解消できました

富士電機のインバーター

粉砕機の故障修理を行いました

1.故障内容

この機械はインバータで
動力である三相誘導電動機の回転速度を
可変して使います。

(インバータについては
 以下のサイトを参考ください。
→インバータとは)

(三相誘導電動機については
 以下のサイトを参考ください。
→三相誘導電動機とは)

そのインバータの調子が
悪いとのことです。

既にこの会社でメーカーに問い合わせたところ
壊れかけているという回答を
もらったとのことです。

2.やったこと

既存のインバータを見ると、富士電機製で
型が古そうな5.5Kw用のインバータでした。

とにかく交換してほしい、
しかも特急でということなので
既存のインバータは富士電機製ですが、
近くにあり、いつも在庫をもっている商社で

三菱電機のインバータを買って
交換することにしました。

汎用インバータ

汎用インバータ-三菱電機

使っているインバータは、
汎用的なものなので
メーカーが違っても使えます。

在庫があることを期待して電話すると、
5.5kWのインバータはないとのことです。

この時間の注文だと明後日入荷に
なるというところでしたが、
交渉の末、明日入荷ということで
対応してもらうことになりました。感謝

次の日
三菱電機のインバータが入荷しました。

急いでいるのですぐに取り付けに。

今ついている富士電機のインバータは、
操作回路で使っている端子から
特別な設定はしていないと推測できました。

ですので、わざわざ電源をいれて
今の設定確認するということはしません。

いろいろとインバータを見ている経験から、
ある程度、特殊な使い方をしているか
簡易設でに使っているを見分けることはできます。

三菱電機のインバータを取り付けて
試運転をしました。

すると、減速時にエラーがでます。

この減速時のエラーの原因自体はわかります。
そして その対策も。。。

しかし、これは前の富士電機のインバータでも
起こっていたエラーです。

もしかしてメーカーは壊れかけているといいましたが、
インバータではなく 他に原因があるのかも。。。

このエラーは減速時間が短すぎて
回生電流の回収が十分でないために上昇した
電圧から破壊を防ぐためのエラーです。

減速時間を長くするとエラーは出なくなりますが、
それだと、機械自体が使えなくなるのでは??

抵抗ユニットをつけて
対策する手もありますが別費用もかかります。

この機械を使っているオペレーターに
確認してもらったところ、以前も減速時は
これくらい遅かったのとのことでした。

そして 半年くらい前に1回エラーがでて
そして最近、頻繁にでるようになったので
上司にあげてメーカーに確認したら
インバーターの劣化可能性を指摘されたとのことです。

とりあえずこの減速時間でも
使用上問題ないので
これで使ってもらうことにしました。

新品なので
エラーはまったく起こりません。

一応 他にもなにか原因が
あったらいけないので
簡単に機械部分をみると

Vベルトの3本かけで駆動しているのですが、
そのうちの1本が回転させると
ぶらぶらにふれて摩擦せず動力伝達していません、。

モーターを止めてVベルトの張りをみると
他の2本と比較しても張っていません。

あと、Vベルトがかなり劣化しています。

そのあたりを担当者の方にいうと、
交換を検討するといっていました。

仕事上、止めれない機械が
正常に動くようになってよかったです。

写真は 交換した富士電機のインバータ(左)と

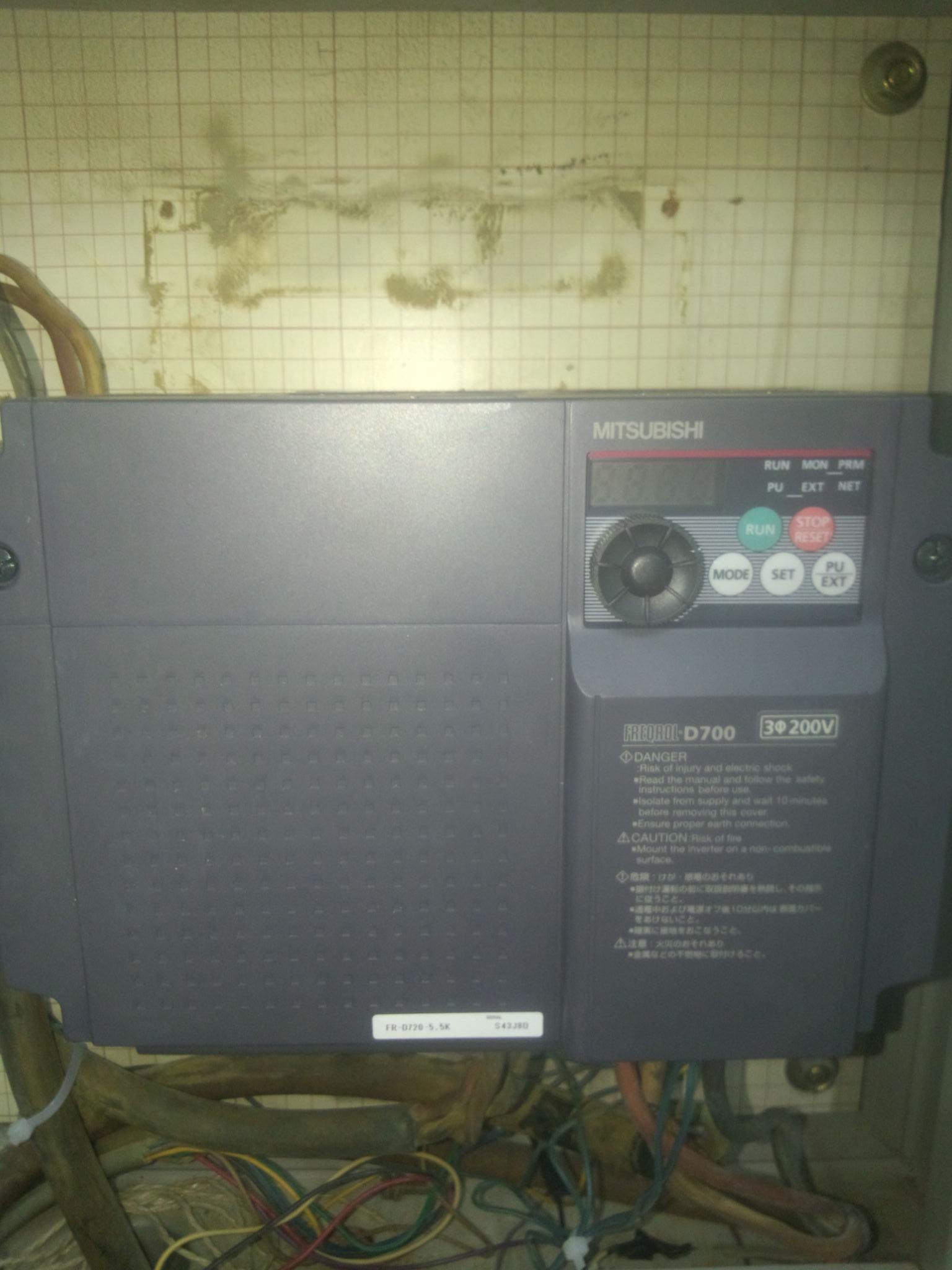

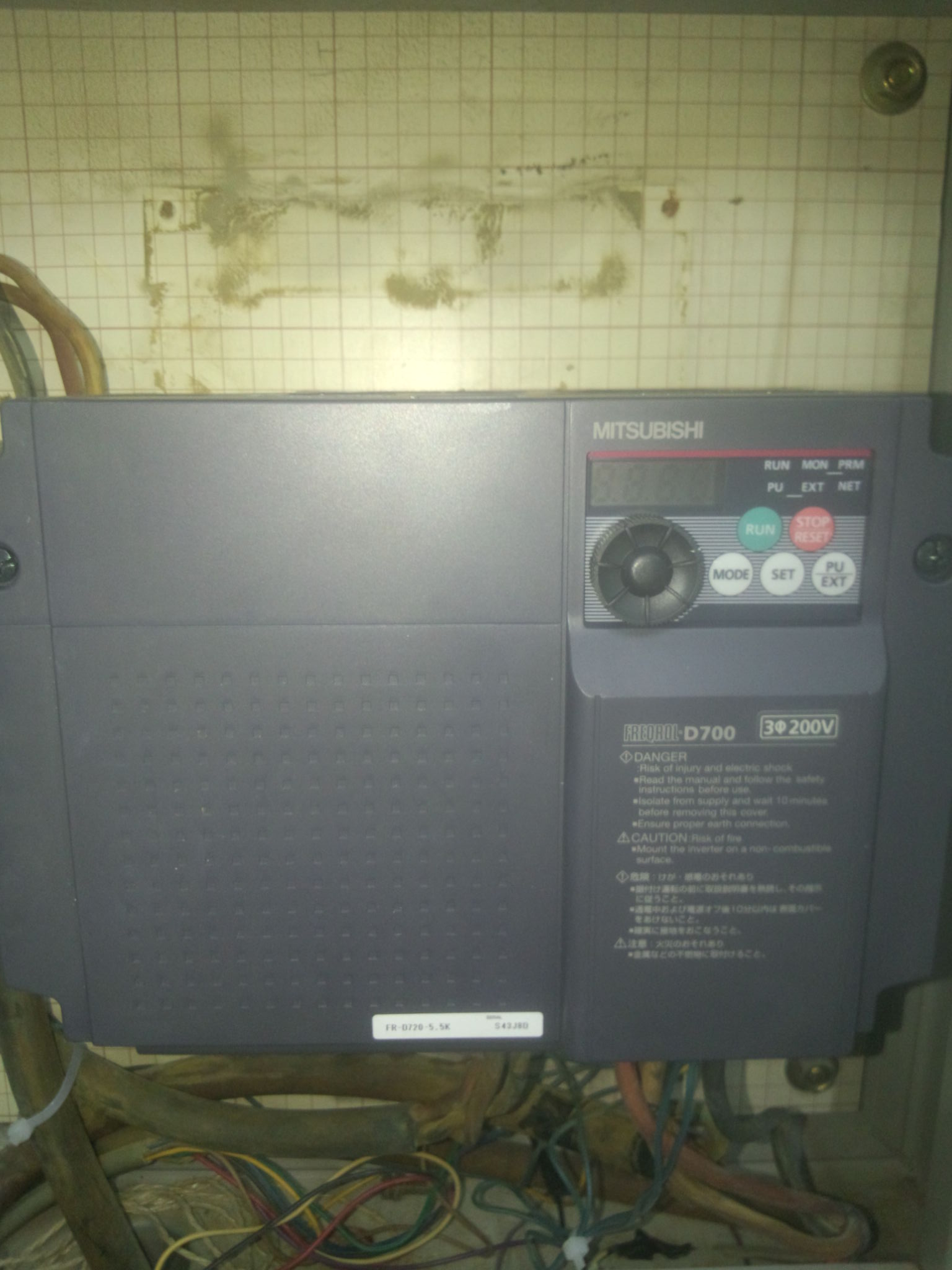

交換後の三菱電機のインバータ(右)です。

3.所感

三相誘導電動機(モーター)の
回転速度を可変できるインバータは
便利なので多くの機械で使われています。

電子機器なので、寿命はあり
いくつか故障します。

重要な機器だけに早急の交換修理が
求められますが
今回のように在庫があれば
大変助かりますね。
