旋盤の主軸モーター電源ケーブル交換（火花トラブルの修理）

旋盤(工作機械)の修理をしてきました。

1.故障状態

故障症状はモーターに接続している
ケーブルから火花がでるという内容です。

ケーブルを見るとぼろぼろで
かなり摩耗しています。

これだと
摩耗が原因で火花がでていることが
一目でわかります。

2.やったこと

修理としてはケーブルを
交換するしかありません。

主軸を三相誘導電動機を動力として
Vベルト駆動で動かしています。

(三相誘導電動機については
以下のページを参考ください。
→三相誘導電動機とは)

三相誘導電動機をスターデルタ始動しているので、
3心のケーブルを2本使っていました。

スターデルタ始動は、
高容量の三相誘導電動機の始動で
使われます。

高容量だと始動時の電流が
不問にできないほど高くなりますが
スターデルタ始動をすることで
始動電流を抑えることができます。

交換したケーブルですが、ケーブルの中では
少し高級ですが2PNCTのケーブルに交換しました。

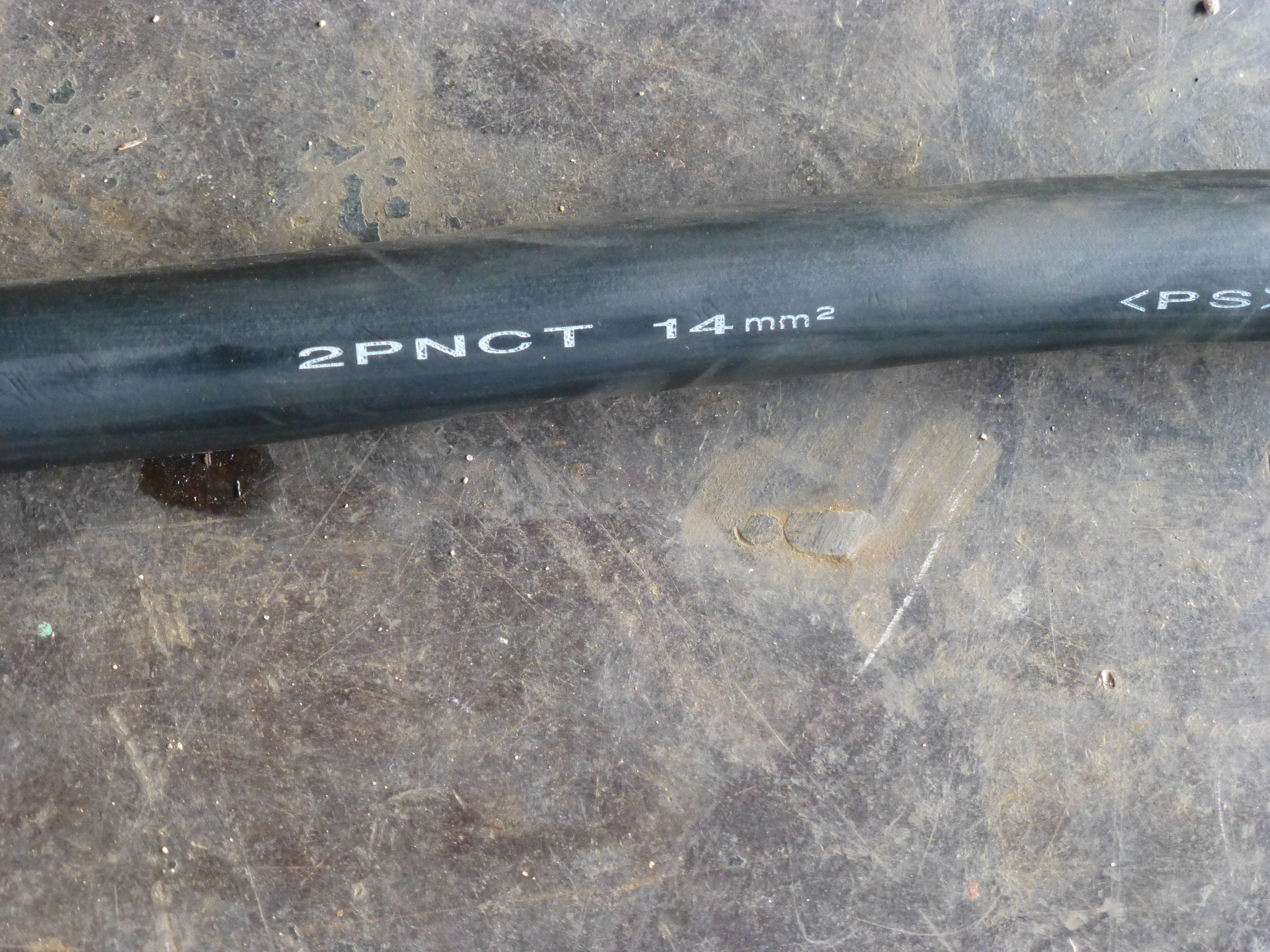

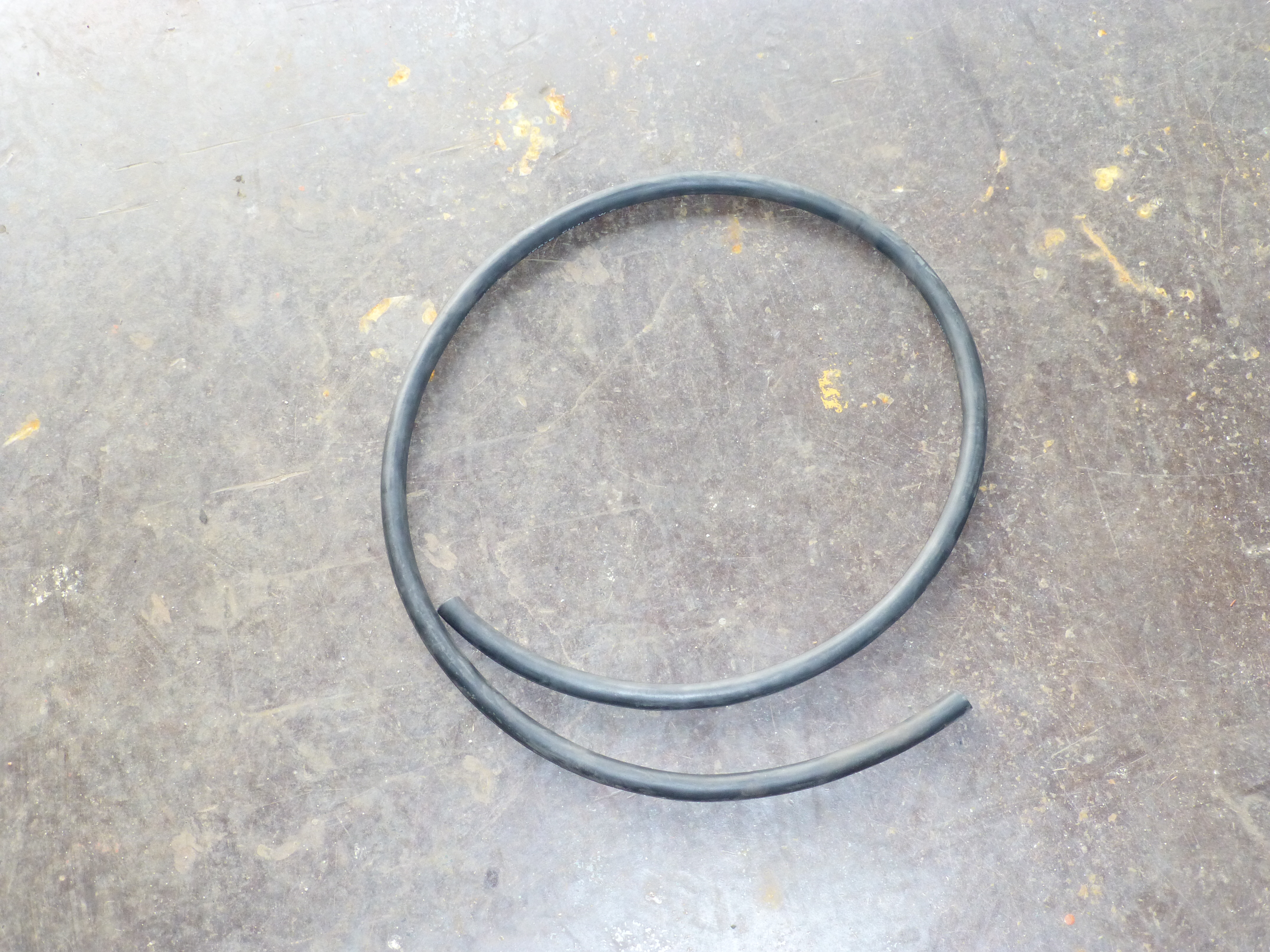

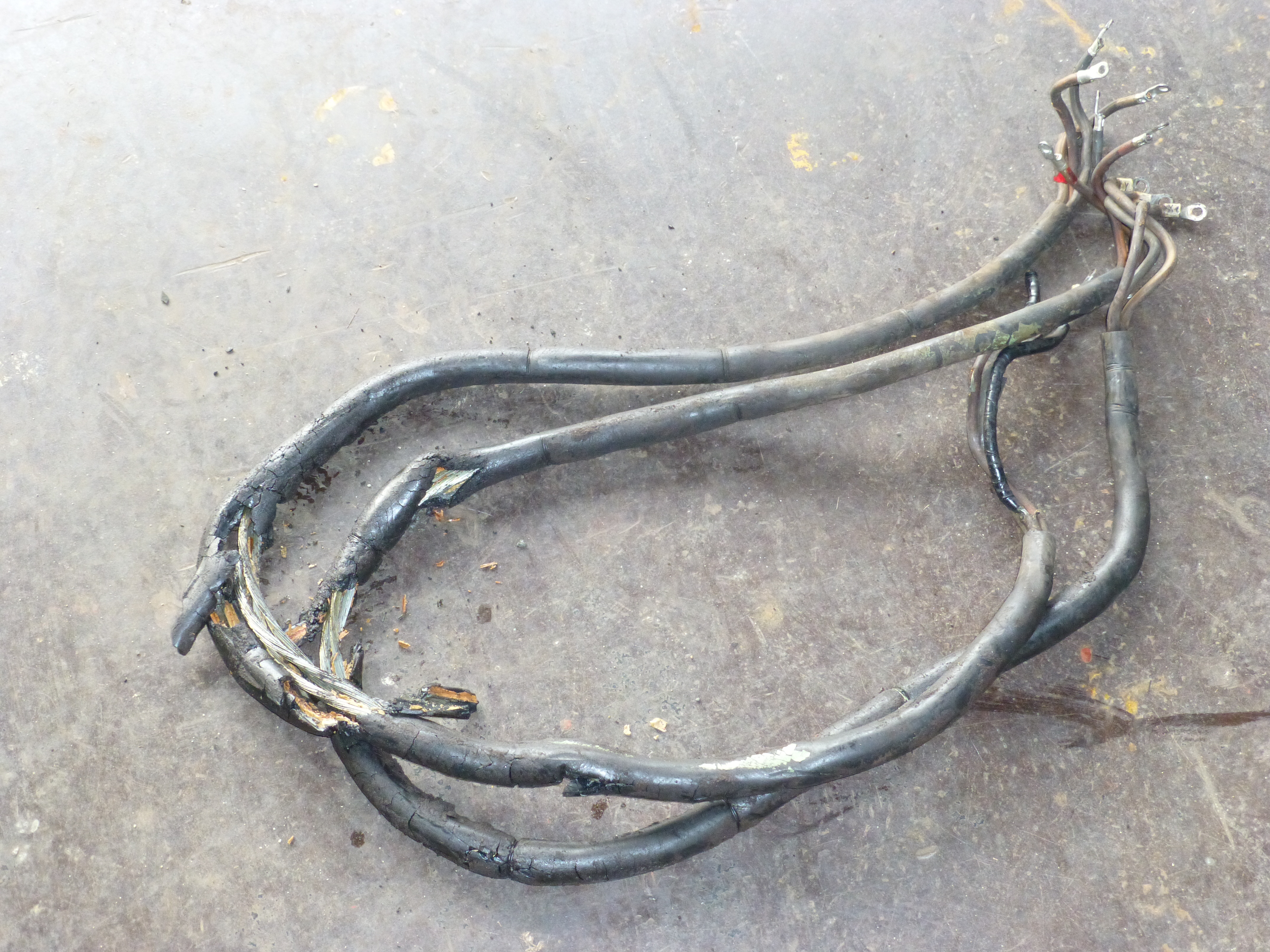

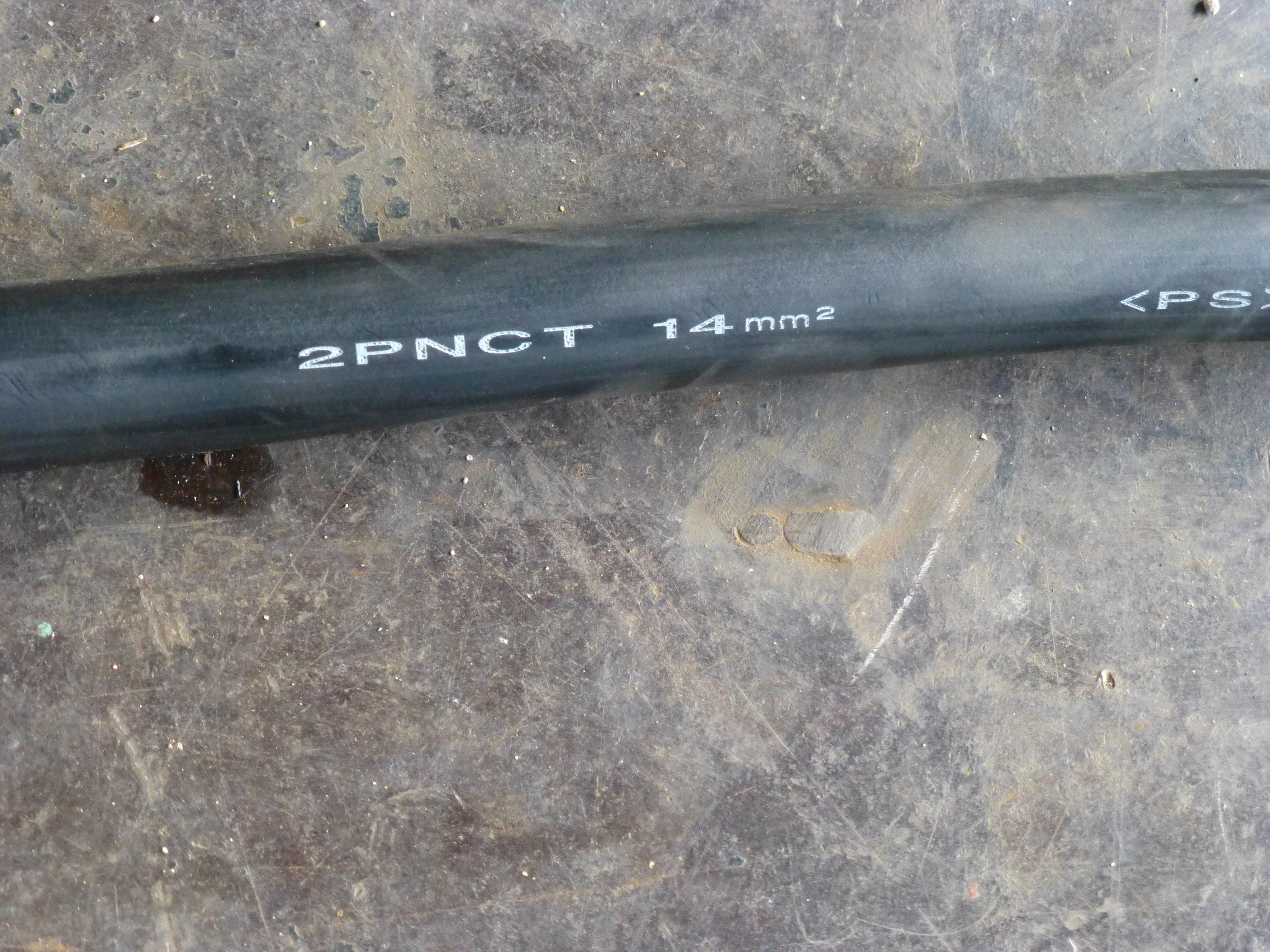

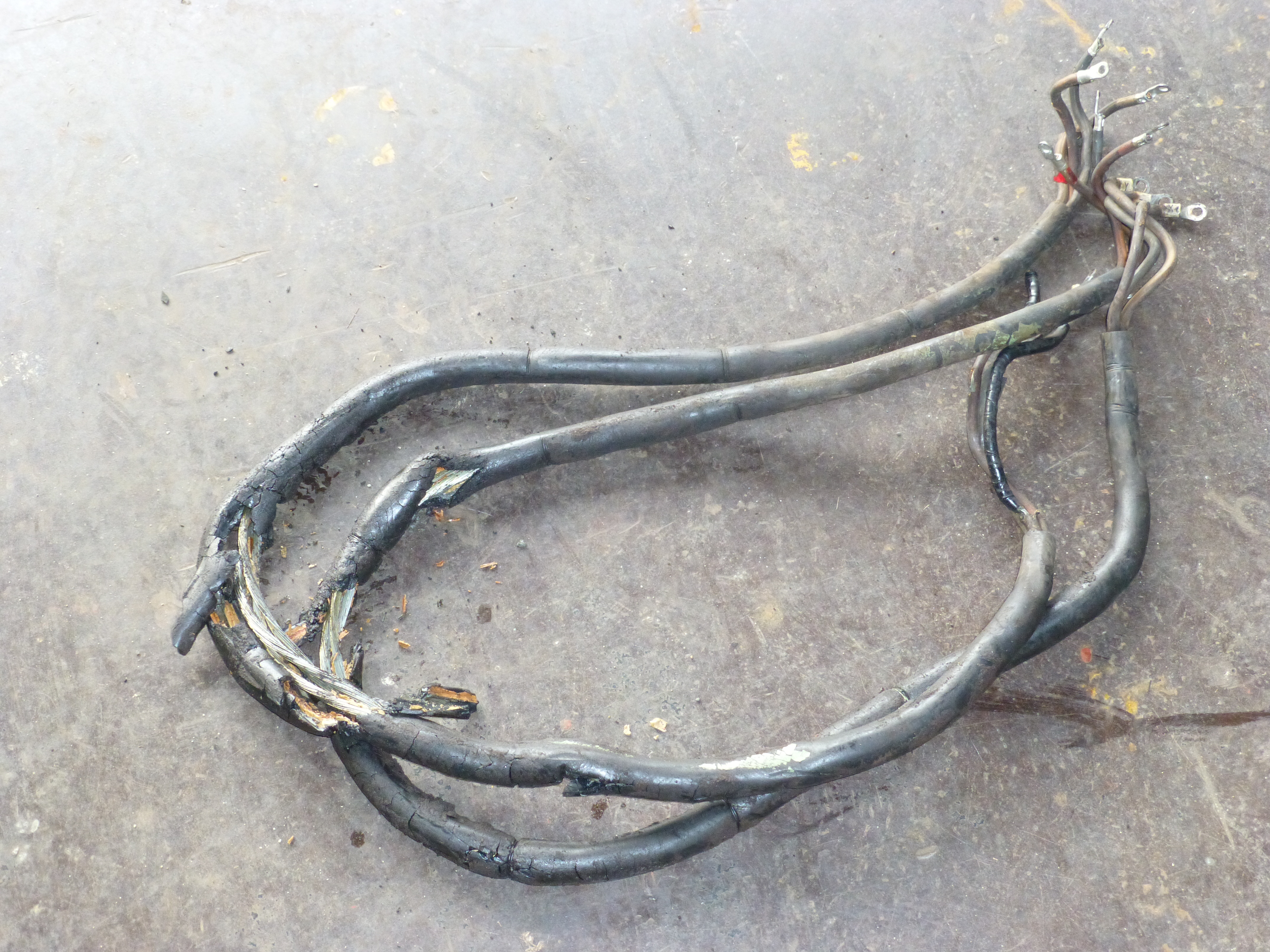

左写真は交換前のぼろぼろのケーブル、中、右写真は2PNCTのケーブルです。

モーター故障は、いきなり交換ではなく
「測る→切り分ける→判断する」の順で
進めると失敗を減らせます。
