日立のスポットクーラーの故障修理：珍しい電気回路でした

日立のスポットクーラーの突発故障修理をしました。

スポットエアコンの例：日立のカタログより

1.故障状態

故障症状はまったく動作しないと
いう内容です。

以前、同じ症状だった時は
三相交流を逆相にしていて
逆相保護リレーが作動していたのが
原因でしたが今回は違います。

ちなみに前回は、
使用者が知らずに逆相のコンセントを
使ったためでした。

接地付3Pコンセント：明工社カタログより

正相用の他に逆相用の
コンセントも作ってある
会社はよくあります。

2.やったこと

電源電圧を調べたり、本体に貼り付けてある
電気回路(シーケンス図)を見て
原因と思われる部品を調べていっても
故障しているところが見つからず、

後はロータリースイッチしか怪しい箇所が
残っていません。

(シーケンス図については
以下のページを参考ください。
→シーケンス図とは）

ロータリースイッチだけをテスターで調べた結果、
ロータリースイッチの故障だと判定できました。

メーカーからロータリースイッチを
取り寄せて交換修理をしました。

3.所感

このスポットクーラーは
レンジをまわして冷房と送風を
切り替えるのですが

冷房のレンジにいれた状態で電源を入れても　
動かない電気回路になっています。

電源を入れて送風レンジから
冷房レンジに変えないと動きません。

送風レンジで送風用の電磁接触器の
自己保持回路をいれて、保持状態でないと
冷房用の電磁接触器が動作しないように
しています。

(電磁接触器については
以下のページを参考ください。
→電磁接触器とは、電磁開閉器とは何か）

(自己保持回路については
以下のページを参考ください。
→自己保持回路とは）

こういった電気回路になっている製品は　
はじめて扱いましたので
最初　電気回路図をみて
戸惑ってしまいました。。。。

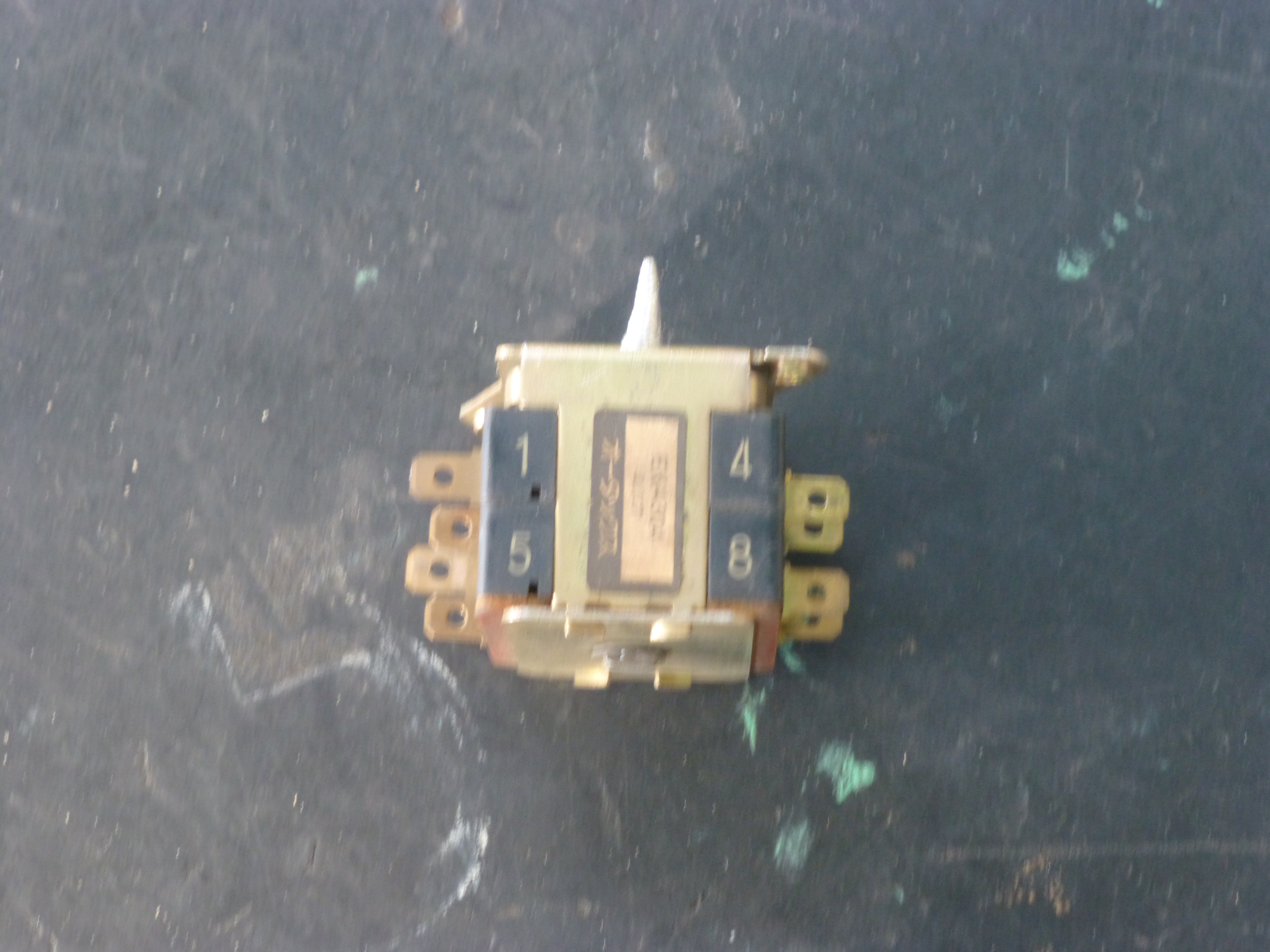

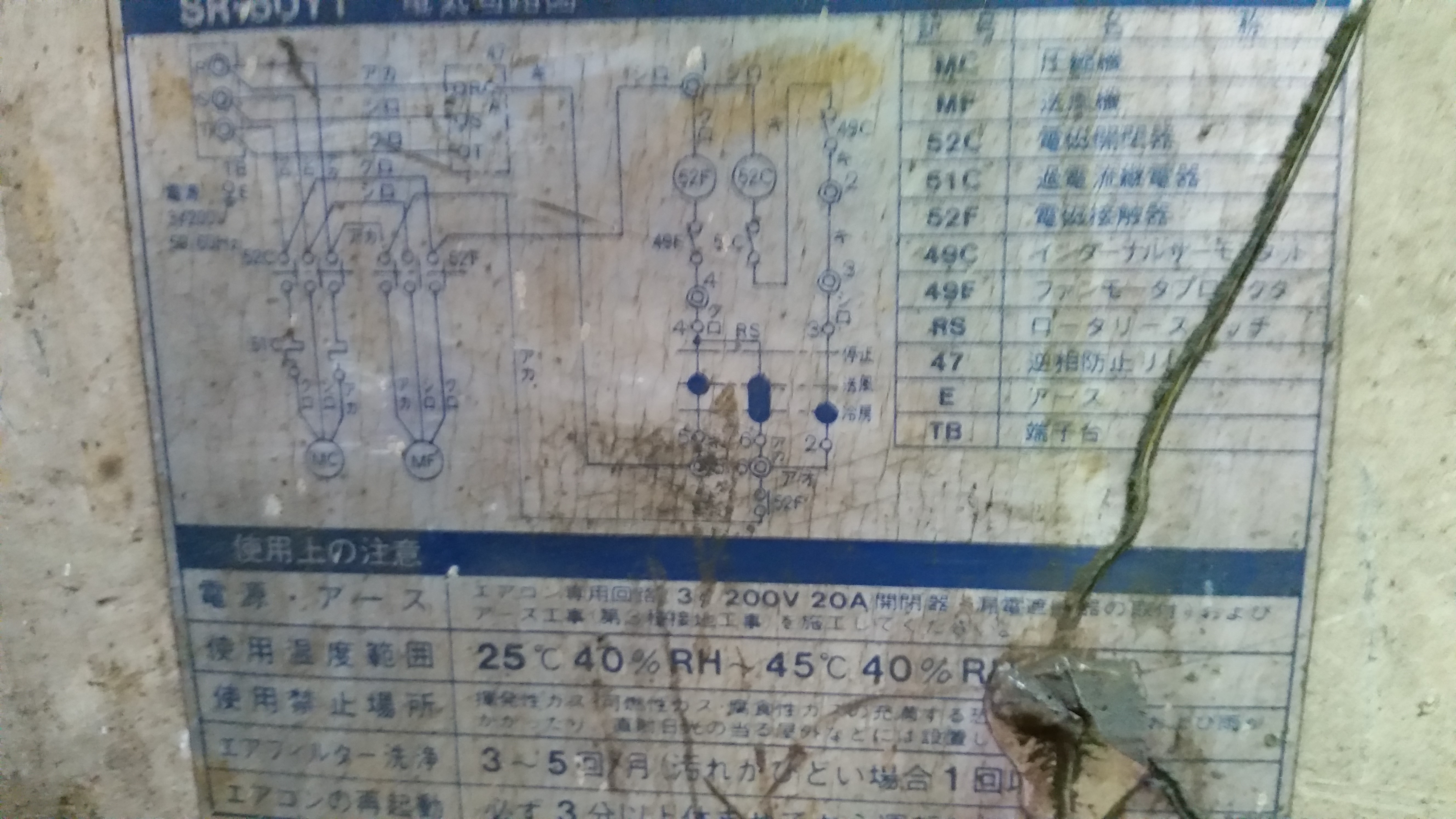

左写真はスポットクーラーの電気回路図、
右写真はロータリースイッチです。

左写真のようなシーケンス図は
多少学習すれば読めるようになります。
