スチームのシロッコファン故障対応：異音からベアリング摩耗を疑い新品交換で復旧

食品会社のスチームの
突発故障修理をしました。

1.故障症状

故障症状は
客先の担当者曰く使用すると
電源がおちるそうです。

2.やったこと

確認すると、サーマルリレーがトリップして
電源がおちています。

(サーマルリレーについては
以下のページを参考ください。
→サーマルリレーとは)

そういった電気回路にしているのでしょう。

空気を送り出す
シロッコファンから大きな異音がします。

これは、ベアリングが摩耗して
それが過負荷の原因となり
サーマルリレーがトリップする原因になっていますね。

(ベアリングの故障については
　以下のサイトを参考ください。
→ベアリングの故障について)

その場所はスチームだけあって
蒸気がすごいので
錆びなどの摩耗は促進します。

そのあたりの事情も消耗部品の寿命を
早めます。

シロッコファンを新品に交換すると、
異常音もおさまり
サーマルリレーもトリップしなくなりました。

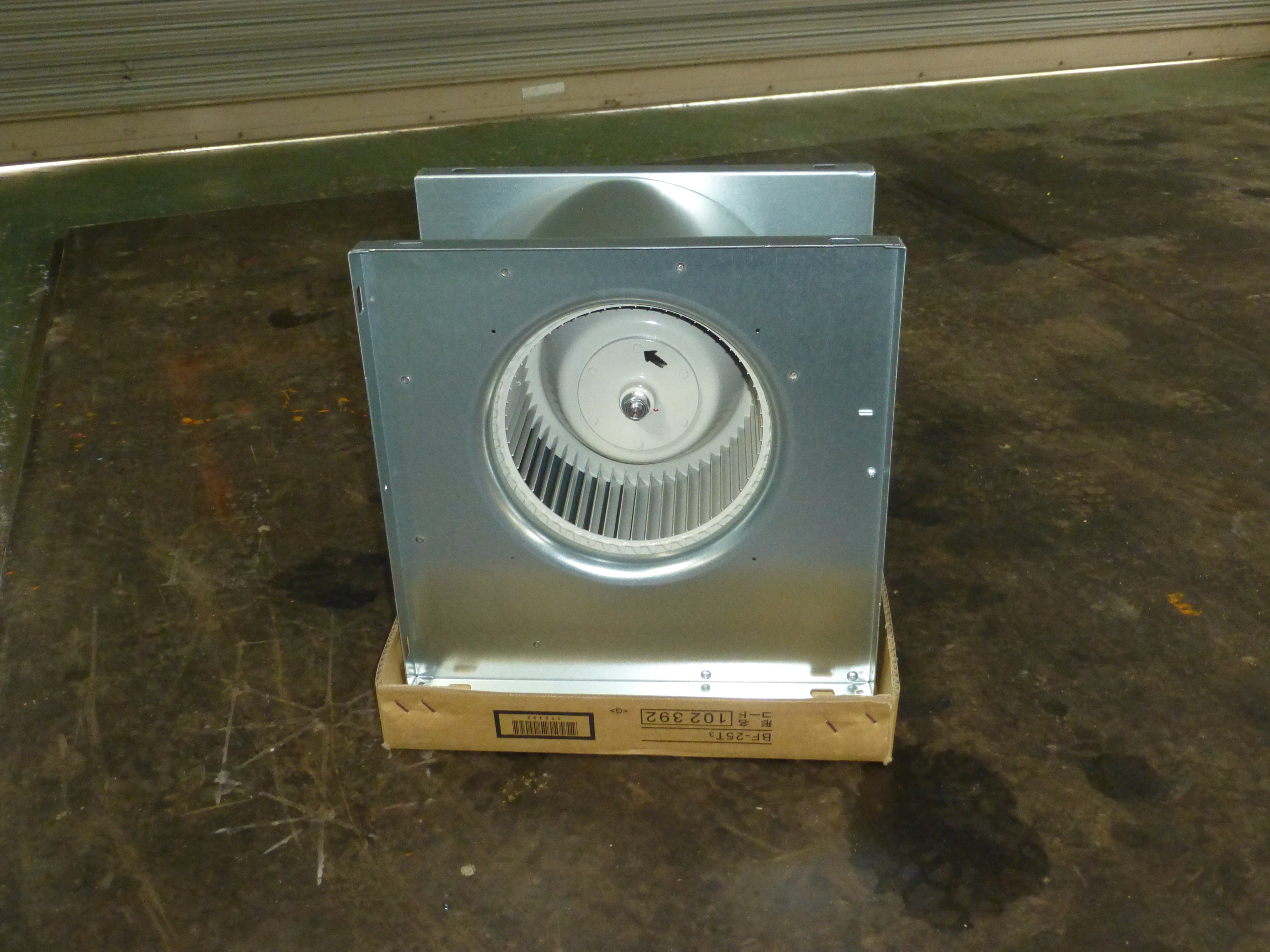

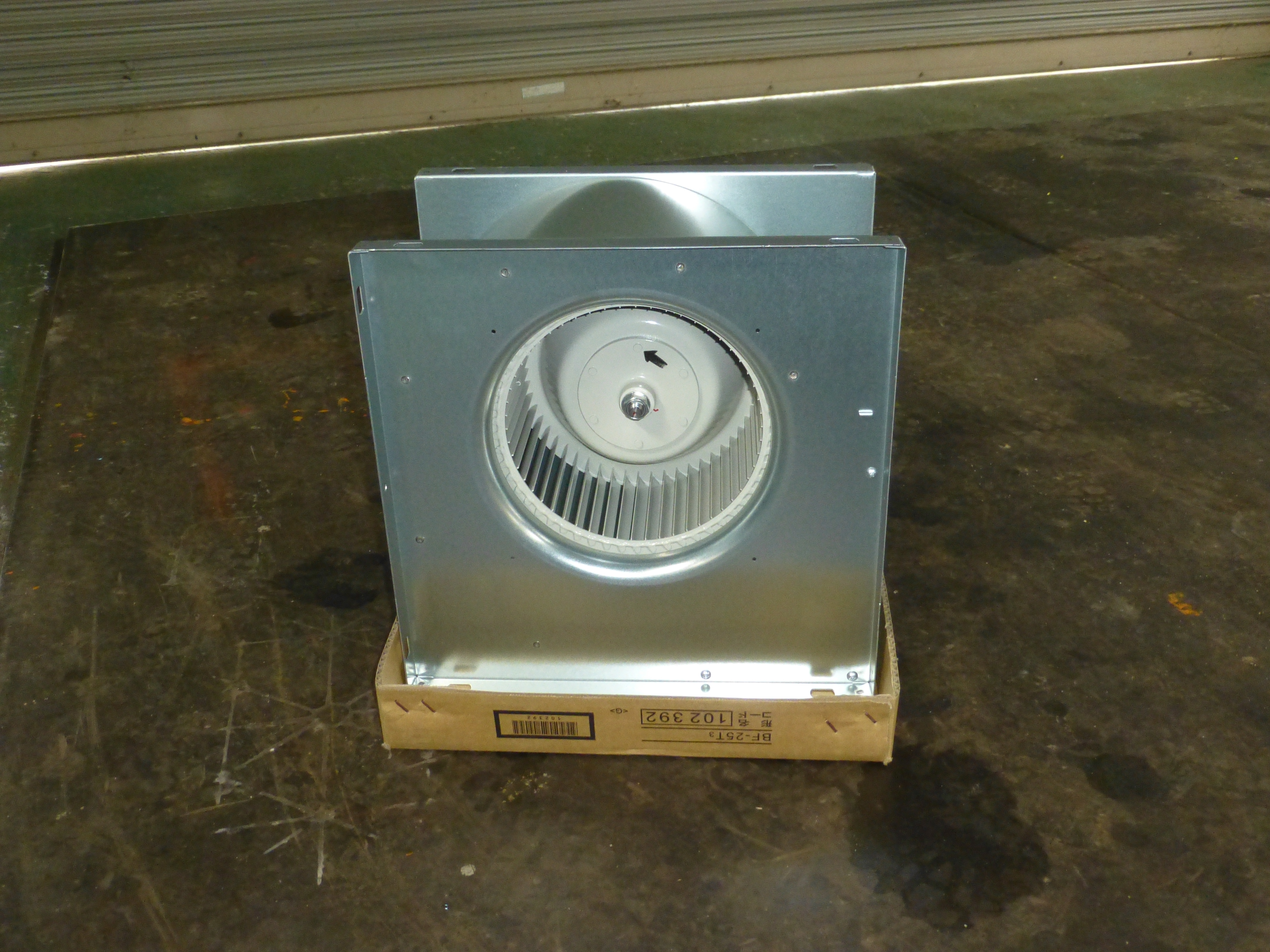

写真は交換した新品のシロッコファンと

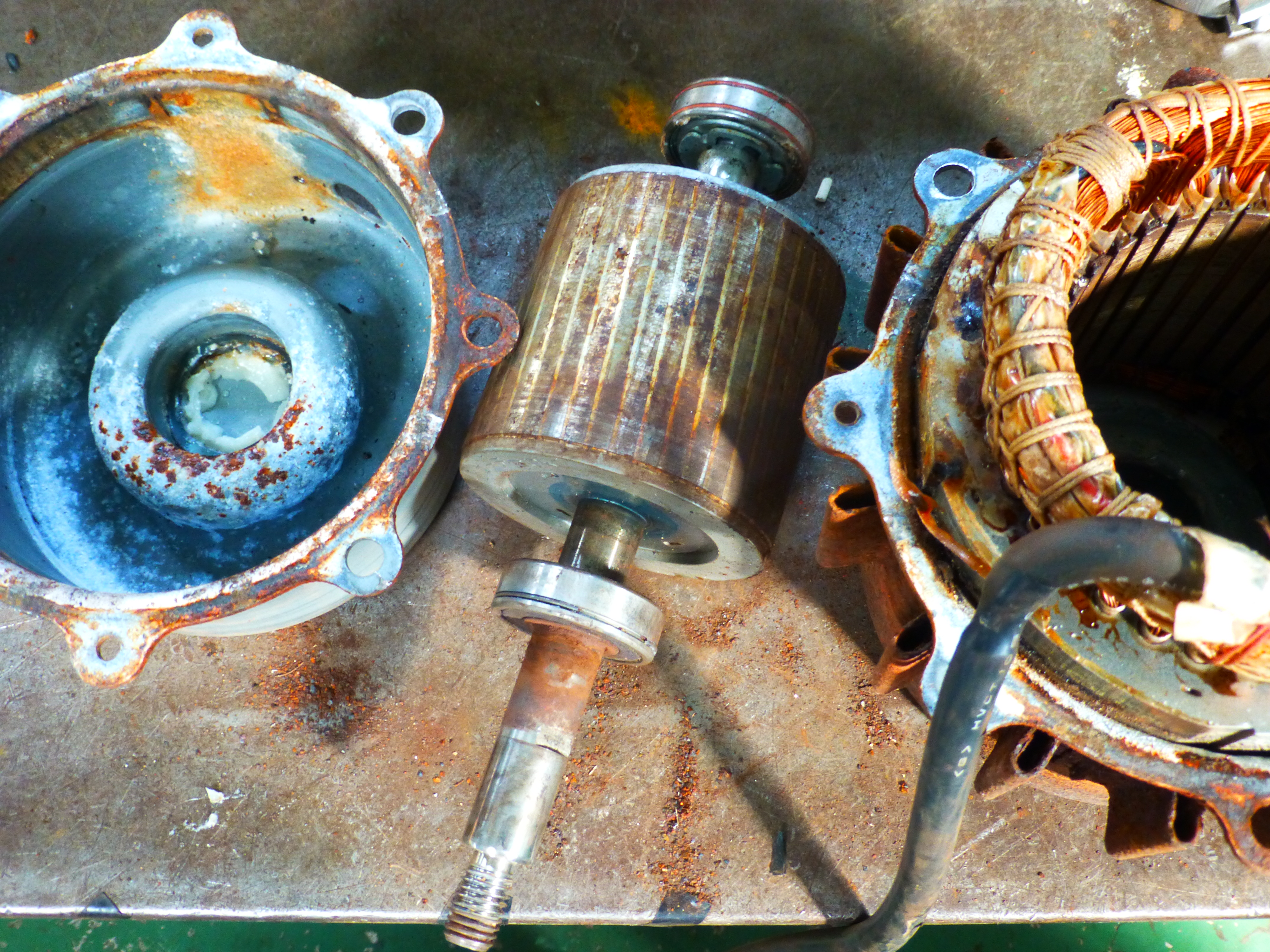

故障したシロッコファンのモーター部を分解した写真です。

やはりベアリングが摩耗していました。

3.最後に

今回は、モーターから異常音から
故障内容が推測できました。

以下のページに
モーターの異常音について
まとめていますのでご参考ください。

→モーターから異常音、まず疑うポイント

「異音 → 過負荷 → サーマルトリップ」は、
現場でよくある流れです。
