芝浦横中ぐり盤 油圧部の故障修理:最も多い故障理由とは

油圧のラインフィルタ

芝浦機械の工作機械 である
横中ぐり盤の故障修理をしました。

芝浦機械の旧名は東芝機械です。

2020年に社名を変更したようです。

1.依頼内容

お客さんからの依頼内容としては
油圧モーターポンプを
交換して欲しいとのことです。

油圧モーターポンプとは下写真のように
油圧ポンプとモーターが一体となった
機器です。

メーカーによって色々と呼び方は
あるようです。

油圧モーターポンプの例:MONOTAROのHPより

油圧モーターポンプの例:MONOTAROのHPより

上写真のメーカーは
日本オイルポンプですが
モータートロコイドポンプと
命名しているようです。

油圧が上がらないという問題があり、
お客さんの方でメーカーとやりとりをして
油圧モーターポンプの故障の可能性が
高いということで交換という結論になったようです。

同じメーカーでしかも同じ型名の製品が、
生産されているので
同じものを購入し交換しました。

2.故障内容とやったこと

交換後に動作させましたが
圧力計を見ると圧は上がっていません。

油圧モーターポンプが原因では
ないということになるので
他を調べることにしました。

色々調べていくと
ラインフィルタの入口までは
油は勢いよく流れていますが

ラインフィルタの出口からは
流れが悪い油が出てくることが分かりました。

ラインフィルタは下写真のような
機器です。

ラインフィルタの例:大生工業より

ラインフィルタの例:大生工業より

ラインフィルタの役目は
この機器に油を通すことで
油の中に異物を除去することです。

ラインフィルタのエレメントを見ると
かなり異物が詰まっています。

予備がありましたので
エレメントを交換すると、
今度は圧力計の針が必要な圧力の
値まで上がっていきました。

ラインフィルタの汚れが
故障原因でした。

他の問題も

圧は上がったのですが
油圧管から歯車に潤滑油がでていません。

このまま無視して使うと、
歯車が故障してしまいます。

油圧管から潤滑油を出すための部品は
先端がマイナスの小さい穴があいています。

調べると、
そこに異物が詰まっていました。

その部品を交換して修理できました。

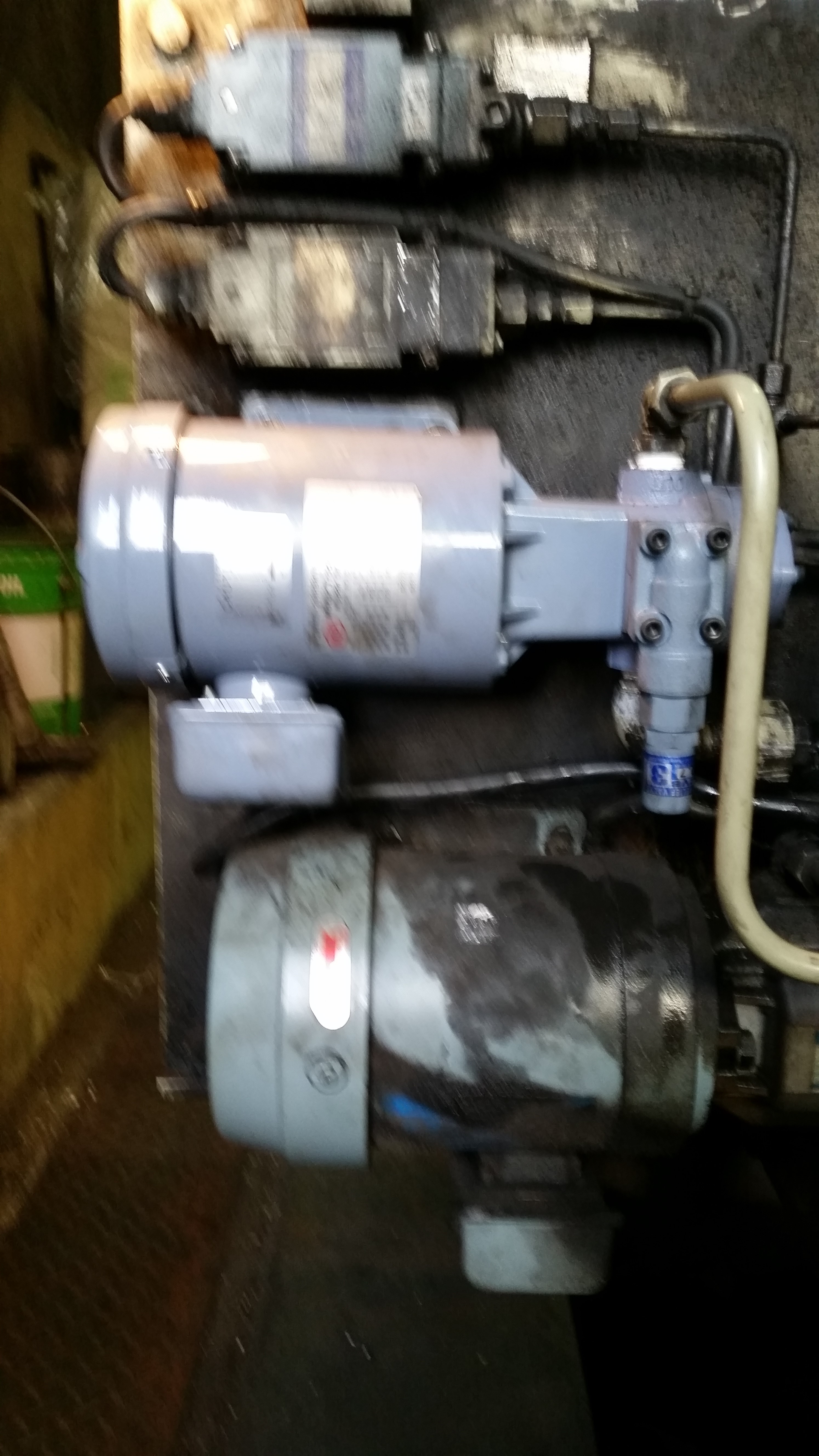

左写真はぴんぼけですが油圧モーターポンプ、

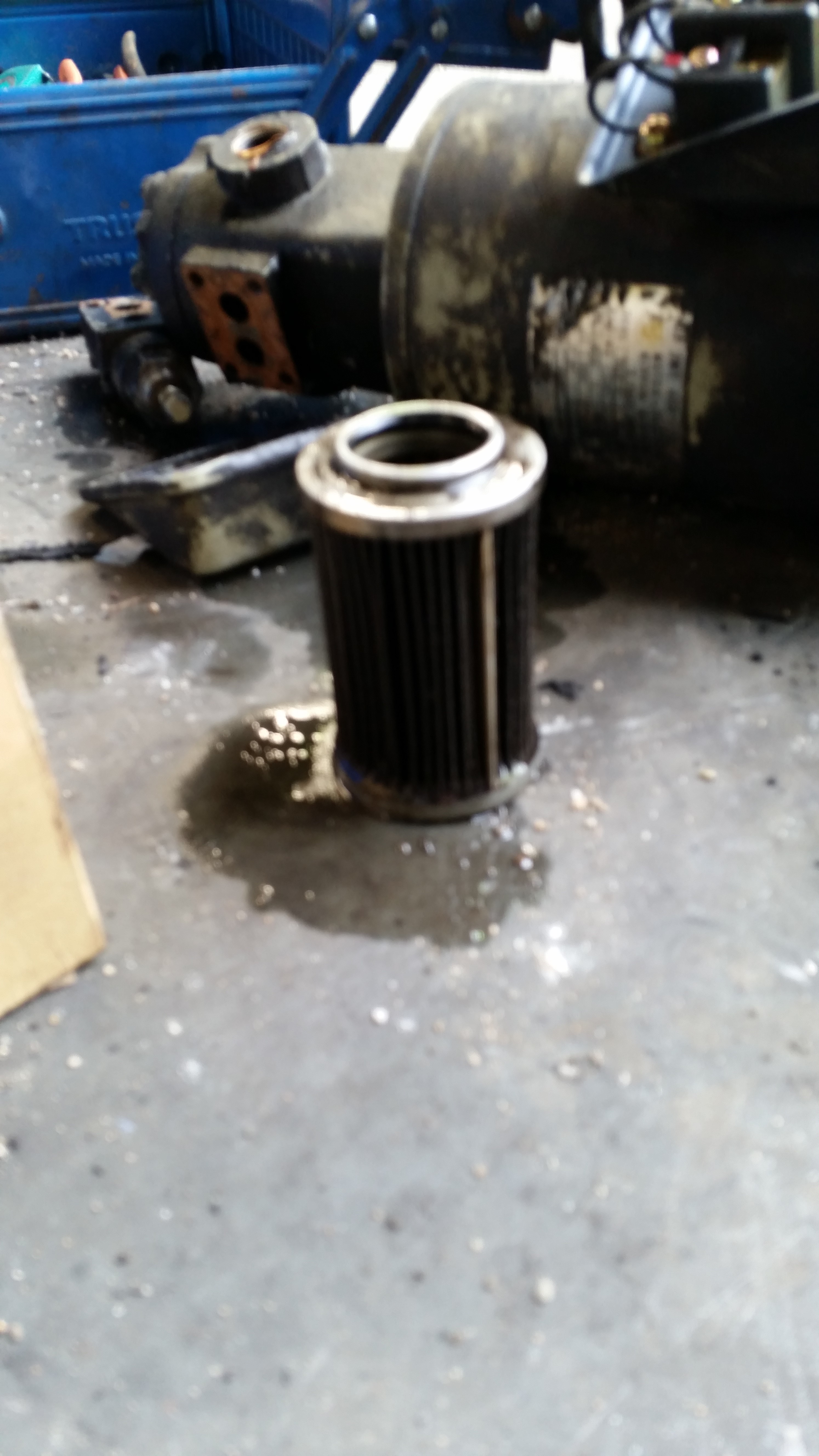

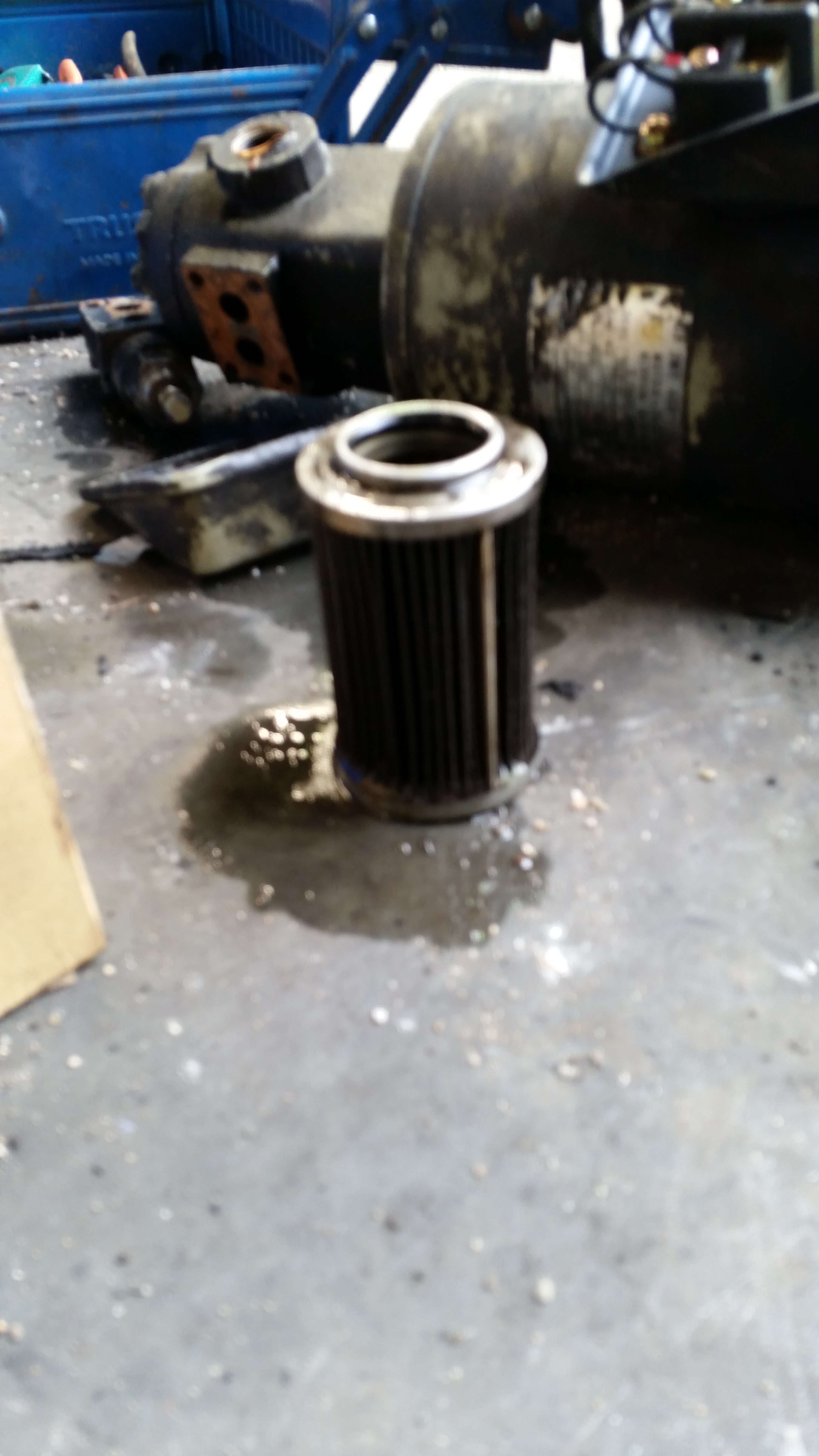

右写真はラインフィルタのエレメントです

3.最後に

今回の故障原因は、
油圧の故障原因で最も多い
油の汚れでした。

メンテナンスをすればいいのでしょうが
社内の機械保全技能士でもいないと
なかなかできないでしょうね。。

機械保全について
以下のページを参考ください。

機械保全とは

今回は、電気系と機械系の
両方の要素がある内容でした。

機械屋さんでも
多少電気を知っていれば
急を要するときでも
自分で対処できていいでしょうね。

以下のページで
初心者向電気保全について
紹介しているので参考ください

機械修理、機械メンテナンスで知っておくと良いスキル
